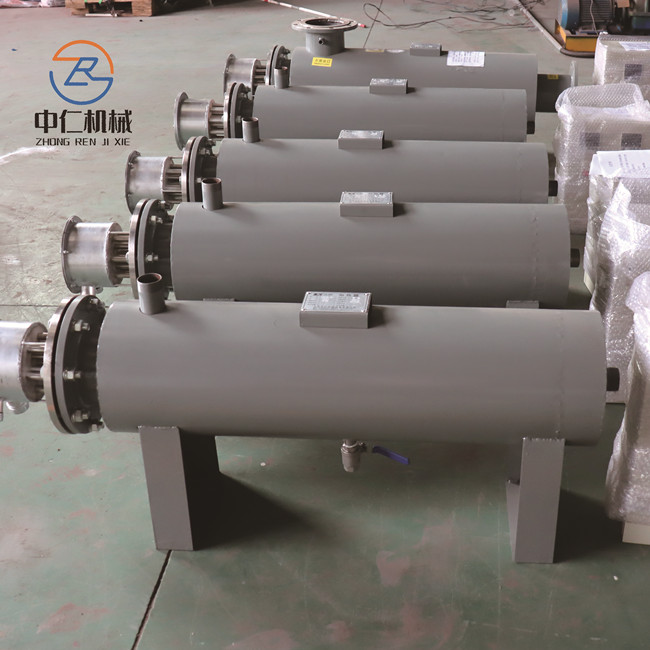

一、管道加熱器工作原理
管道電加熱器采用數顯溫度調節儀、固態繼電器和測溫元件組成測量、調節、控制回路，在電加熱過程中測溫元件將水管道電加熱器出口溫度電信號送至數顯溫度調節儀進行放大，比較后顯示測量溫度值，同時輸出信號到固態繼電器輸入端，從而控制加熱器，使控制柜具有良好的控制精度和調節特性。利用聯鎖裝置可遠距離啟動、關閉水管道電加熱器。
二、產品特點
1、溫度高：0-600℃可調，殼體只有50℃左右。
2、熱效率高。
3、升溫和降溫速度快：調節快而穩定，杜絕了溫度超前和滯后現象，自動控制溫度無漂移。
4、性能穩定：發熱體采用特制合金材料，在高壓空氣流的沖擊下，具有良好的機械性能和強度，適應長時間連續加溫。
5、經久耐用：按正規流程操作，使用壽命長。
6、體積小巧：占用場地小，適合各種安裝現場。
7、可定制：根據客戶要求設計外形，單臺功率從2kw-2000kw可選擇。
三、安裝及調試注意事項
1．管道電加熱器安裝
1-1采用兩端法蘭對接方式連接，制熱運行時，介質經過電加熱，電加熱向介質補充熱量并使用其升溫，之后送到用戶末端。
1-2電加熱器的電源應從相應的總電源控制箱中對應的接觸器上引入，用戶根據實際需要設計電路對其進行控制。
1-3管道加熱器外殼、控制柜外殼應可靠接地。
1-4本體與外接管道安裝時，應注意進出口方向。
1-5安裝時接線端應預留不少于一米的距離，便于維修與保養。
2．使用注意事項
2-1管道加熱器在使用前應測量電源接入端子與金屬外殼絕緣電阻，使用環境相對濕度不要太大。電源線的出、入端應牢固可靠，不得松動。
2-2控制柜應安裝在干燥通風，便于操作的地方。
2-3管道加熱器上裝有熱保護器，可以自動切斷電源，但要在腔體中有介質的情況下使用，避免出現加熱器產生意外的情況。
2-4制熱前應檢查各相關元件處于正常狀態，確保風機正常運行后，才能將加熱器投入使用。
2-5電源電壓與加熱器電壓要相等，加熱器的主電源應單獨提供，加熱器要正確連接到控制電路，才能投入使用。
2-6加熱器雖有保護裝置，但使用前應檢查好所有的接線端子，是否牢固，要做好接地措施。
2-7應堅持定期對設備及線路進行巡視檢查，加強維護保養，尤其應注意檢查觸頭、端子、接頭等有無虛接過熱現象。
2-8每年應定期作電氣參數的校測與核對。
2-9每年校驗一次熱傳感器和溫度調節儀表，保證量值準確。
3.操作步驟
3-1使用前應檢查系統情況，檢查電源電壓與銘牌是否相符。
3-2先將電熱元件、熱電偶、電機等接入控制柜，再?gòu)耐庖腚娫催M(jìn)控制柜。
3-3應按設備圖紙文件的操作說明正確操作并記錄運行時的電壓、電流、溫度等各有關數據，試運行24小時無異常情況方可安排正式運行。
4．通電前首先檢查電源線、測溫元件輸出連線是否正確，控制柜元器件、螺母是否松動損壞，如有異常及時擰緊或更換，確認無誤后可通電試車。主要步驟如下：
4-1合上電源開關，電源指示燈亮，數顯表控制燈亮并顯示所測溫度指示值。
4-2 依照溫度調節儀使用說明書的規定。按工藝要求合理設定各項溫度定值。
4-3溫度的設定（詳見儀表說明書）
4-4溫度設定好之后，如無異常情況即可依次按下“風機工作”、“加熱器工作”按鈕，交流接觸器吸合，由數顯控溫表所輸出PID信號控制加熱器工作。初次開機時，可能出現溫度過沖現象，但逐漸趨向恒定范圍之內。
