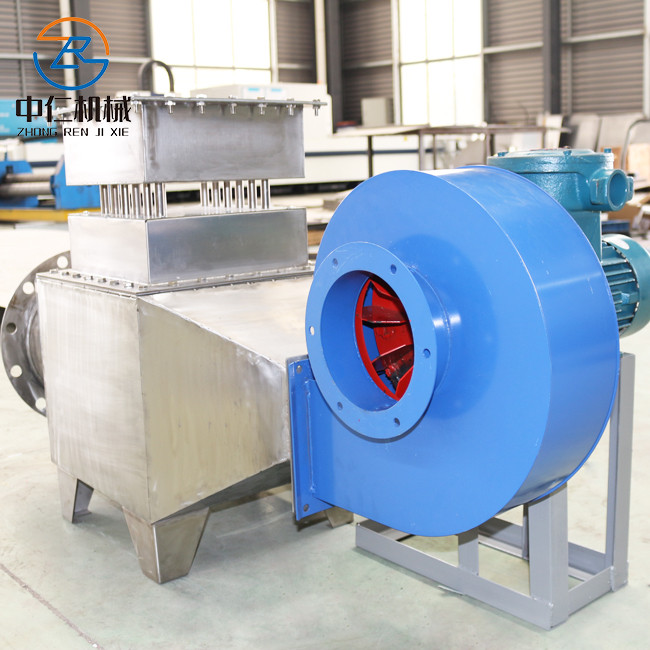

一．風道電加熱器結構
風道電加熱器是由多支管狀電加熱元件、筒體、等幾部分組成，采用不銹鋼加熱管做為加熱體；采用碳鋼或者不銹鋼材料做支架；采用組合式的連接方式構成。管狀電熱元件是在金屬管內放入高溫電阻絲，在空隙部分緊密地填入具有良好絕緣性和導熱性能的結晶氧化鎂粉，采用管狀電熱元件做發熱體，具有結構先進，熱效率高，機械強度好，耐腐、耐磨等特點。
二．工作原理
風道電加熱器采用數顯溫度調節儀、固態繼電器和測溫元件組成測量、調節、控制回路，在電加熱過程中測溫元件將風道電加熱器出口溫度電信號送至數顯溫度調節儀進行放大，比較后顯示測量溫度值，同時輸出信號到固態繼電器輸入端，從而控制加熱器，使控制柜具有良好的控制精度和調節特性。利用聯鎖裝置可遠距離啟動、關閉風道電加熱器。
三.操作步驟
1）使用前應檢查系統情況，檢查電源電壓與銘牌是否相符。
2）先將電熱元件、熱電偶、電機等接入控制柜，再從外引入電源進控制柜。
3）應按設備圖紙文件的操作說明正確操作并記錄運行時的電壓、電流、溫度等各有關數據，試運行24小時無異常情況方可安排正式運行。
4）通電前首先檢查電源線、測溫元件輸出連線是否正確，控制柜元器件、螺母是否松動損壞，如有異常及時擰緊或更換，確認無誤后可通電試車。主要步驟如下：
4-1合上風道開關，電源指示燈亮，數顯表控制燈亮并顯示所測溫度指示值。
4-2 依照溫度調節儀使用說明書的規定。按工藝要求合理設定各項溫度定值。
4-3溫度的設定（詳見儀表說明書）
4-4溫度設定好之后，如無異常情況即可依次按下“風機工作”、“加熱器工作”按鈕，交流接觸器吸合，由數顯控溫表所輸出PID信號控制加熱器工作。初次開機時，可能出現溫度過沖現象，但逐漸趨向恒定范圍之內。
